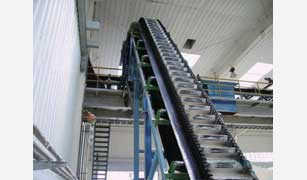

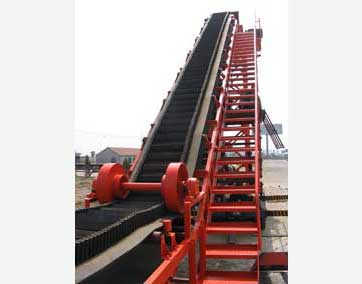

产品简介：一款近距离、大倾角输送物料的带式输送机。
处理能力：13-794 m<sup>3</sup>/h
产品改进：采用具有波状挡边和横隔板的输送带，倾角可在0-90°范围任意布置。
优势特点:
提升高度大
大倾角输送，节省占地面积，降低设备投资和工程造价
垂直布置时，全封闭设置，密封性能好、灰尘少，环保效果好
大倾角波状挡边带式输送机广泛应用于煤炭、冶金、建材、粮食、化工、电力等部门，在井下采矿工程、露天采矿、大型自卸船等方面都有所应用。
大倾角波状挡边带式输送机结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
1、大倾角波状挡边带式输送机的结构？
波状挡边输送带、 驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置、机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等构成。
2、大倾角波状挡边带式输送机的整机布置形式？
为获得较好的受料和卸料条件，本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段，并在下水平段受料，在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接，下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
具体如何选用合适的皮带机请联系好色先生下载入口，好色先生下载入口的专家会给与您最合适的建议。
| 项目 |
带宽 (mm) |
挡边高度 (mm) |
输送倾角30° | 输送倾角45° | 输送倾角60° | 输送倾角90° |
|---|---|---|---|---|---|---|
| 型号 | 输送量(m3/h) | 输送量(m3/h) | 输送量(m3/h) | 输送量(m3/h) | ||
| DJ50-8 | 500 | 80 | 46 | 35 | 25 | 13 |
| DJ50-12 | 120 | 71 | 57 | 40 | 21 | |
| DJ65-12 | 650 | 120 | 104 | 83 | 58 | 31 |
| DJ65-16 | 160 | 120 | 97 | 69 | 37 | |
| DJ80-12 | 800 | 120 | 128 | 102 | 72 | 38 |
| DJ80-16 | 160 | 157 | 127 | 90 | 48 | |
| DJ80-20 | 200 | 195 | 157 | 112 | 60 | |
| DJ80-24 | 240 | 235 | 195 | 142 | 76 | |
| DJ100-12 | 1000 | 120 | 172 | 137 | 96 | 51 |
| DJ100-16 | 160 | 216 | 157 | 124 | 66 | |
| DJ100-20 | 200 | 267 | 216 | 153 | 82 | |
| DJ100-24 | 240 | 327 | 271 | 197 | 106 | |
| DJ120-16 | 1200 | 160 | 275 | 222 | 158 | 85 |
| DJ120-20 | 200 | 331 | 267 | 190 | 102 | |
| DJ120-24 | 240 | 419 | 347 | 253 | 136 | |
| DJ120-30 | 300 | 466 | 384 | 278 | 149 | |
| DJ140-20 | 1400 | 200 | 395 | 318 | 226 | 121 |
| DL140-24 | 240 | 500 | 414 | 302 | 162 | |
| DJ140-30 | 300 | 564 | 465 | 337 | 180 | |
| DJ140-40 | 400 | 794 | 680 | 524 | 281 |
